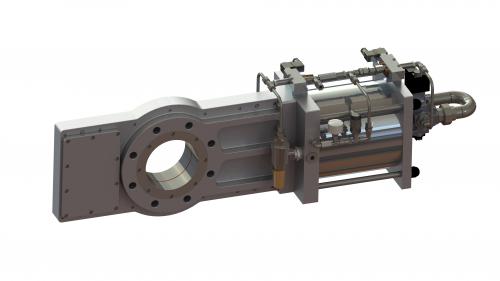

GatEx-luistiventtiileitä käytetään pölyräjähdyksen yhteydessä putkien nopeaan ja täydelliseen sulkemiseen. Teollisuudessa luistiventtiilien sopivia asennuspaikkoja ovat pneumaattinen kuljetus, poistokanavat sekä teknologiat, joiden tulee kestää räjähdykseen liittyvää suurta räjähdyspainetta.
Tärkeimmät käyttökohteet: suodattimien, siilojen, myllyjen, sekoittimien, syklonien yms. liitosputket.
Edut:
– putkille läpimitalla DN50 – DN150,
– työpaine 5 Bar, enimm. paine 21Bar,
– erittäin lyhyt toiminta-aika,
– pieni asennustila.
Luistiventtiilin toimintakaavio
1. Paineanturi
2. Tuuletin
3. Kiertoventtiili
4. Ohjauslaite
5. GatEx-luistiventtiili
6. Suodatin
Järjestelmän kuvaus
Nopeatoiminen GatEx-luistiventtiili käynnistyy pölyräjähdyksessä. Räjähdyksen alusta viestii anturi, joka lähettää signaalin ohjauslaitteelle. Ohjauslaitteen signaali käynnistää venttiilin sulkemisen. Sulkeminen tapahtuu paineilmalla. GatEx on varustettu Safe Design -turvajärjestelmällä, joka takaa venttiilin sulkeutumisen myös erilaisten häiriöiden yhteydessä.
VIDEO ”Nopeatoiminen Gatex-luistiventtiili”
